一、用途

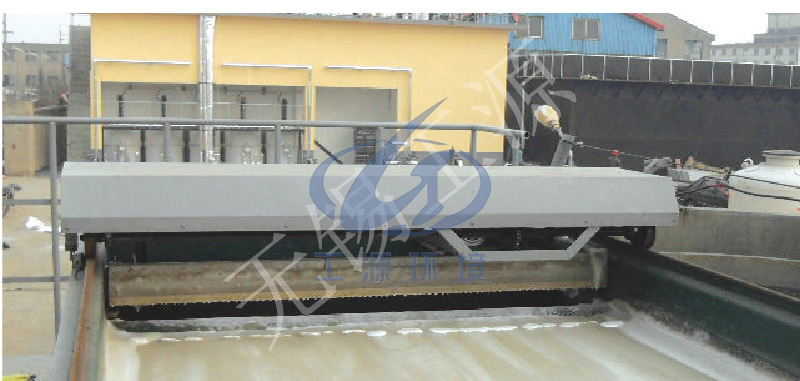

GFG型系列刮渣機用于各種矩形氣浮池的刮渣和撇渣。分成組合式(適用于池寬小于4m)和行車式(適用于池寬大于4m)兩類。
二、型號表示方法
GFG— □ —— 軌道中心距
—— 刮渣機
三、特點
刮渣機主要由行車梁、撇渣裝置、驅動裝置、電氣控制裝置、導軌及撞塊等幾個部分組成。
刮渣機可自動運行,當運行到終點時,依靠碰撞擋塊,使刮渣板落下,同時通過行程開關自動換向運行,刮渣機開始將液面浮渣由池子的一端刮到池子的另一端。刮渣機回到起點后又依靠池壁的導程板,使裝有導輪的刮渣板抬起,同時通過行程開關自動換向,完成一次刮渣行程。
設備外形圖見附圖1,土建條件見附圖2,設備主要技術參數見附表1。
設備技術參數
表1
型號 | 軌道中心距 | 標準池寬 | 電機功率 | 鋼軌型號(kg/m) | 池頂至液面距離 |
GFG-2 | 2 | 1750 | 0.37 | 8 | 200 |
GFG-2.5 | 2.5 | 2250 | |||
GFG-3 | 3 | 2750 | |||
GFG-3.5 | 3.5 | 3250 | |||
GFG-4 | 4 | 3750 | 0.55 | 11 | 300 |
GFG-4.5 | 4.5 | 4250 | |||
GFG-5 | 5 | 4750 | |||
GFG-6 | 6 | 5750 | 0.75 | ||
GFG-7 | 7 | 6750 | |||
GFG-8 | 8 | 7750 |
說明:客戶訂貨時需要提供詳細的土建條件圖,若為特殊規格,我公司可以另行設計制造。
