GFA型溶氣系統

GFA型溶氣系統

一、用途

為氣浮系統提供高效、穩定的溶氣水。



二、型號表示方法

GFA  —   ——處理量(m3/h)

—— 溶氣系統



三、特點

※外形結構簡潔、體積小、耗電省、效率高、效果穩定;

※攻克了各類常規溶氣裝置易堵塞的難題,真正實現了連續“無堵塞”運行;

※電氣控制安全可靠,自動化水平高;操作運行方便。

※擁有多項技術,溶氣效率高達90%以上。



四、構造及工作過程

利用射流吸氣原理,在工作壓力0.4MPa左右,通過水流的高速運動,使空氣在短時間內、大限度地溶入水中形成超飽和的溶氣水。

裝置由溶氣罐、回流水泵、空壓機、機架等組成,控制電柜分開設置。

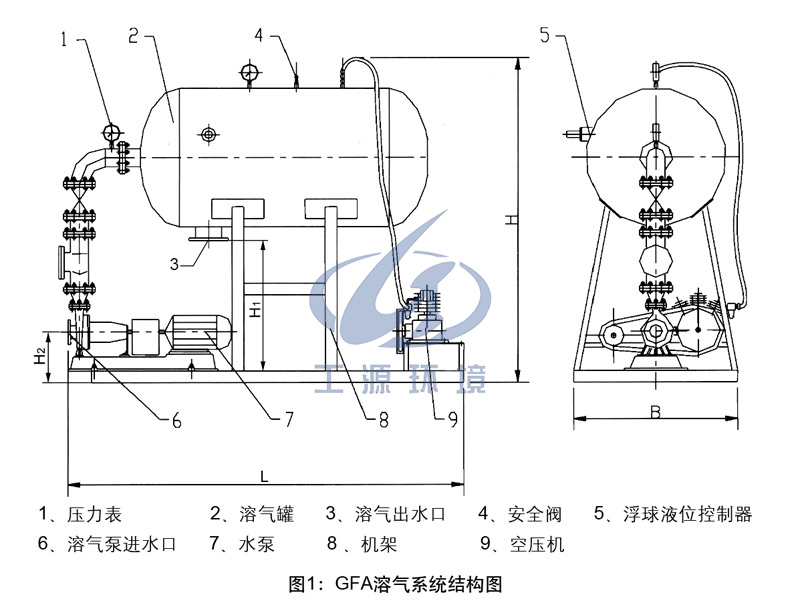

技術參數參見表1,安裝尺寸參見表2,外形圖參見圖1。

五、技術參數

表1

型號

溶氣水量(m3/h)

主電機

加氣電機

設備毛重

工作重量

GFA5

1.5~2.5

1.1

0.55

680

720

GFA10

3~5

1.5

0.75

700

750

GFA20

7~10

2.2

0.75

720

800

GFA30

10~12

5.5

0.75

750

840

GFA40

12~15

5.5

0.75

800

900

GFA50

15~20

7.5

1.5

900

1000

GFA60

20~25

7.5

1.5

900

1000

GFA80

25~30

11

2.2

1000

1500

GFA100

30~35

15

2.2

1300

1900

GFA150

35~45

15

2.2

1500

2400

GFA200

60~70

22

4

1900

3100

GFA250

80~90

22

4

2500

4000

GFA300

100~120

30

5.5

3000

4900

GFA500

160~180

45

7.5

4200

6000

GFA800

250~300

75

11

6500

11000



安裝尺寸(單位mm)

表2


尺寸

型號

L

B

H

H1

H2

溶氣水出

口管徑

溶氣泵進

水口管徑

GFA5

1800

600

1500

600

400

DN32

DN25

GFA10

1800

600

1500

600

400

DN40

DN32

GFA20

2000

600

1500

600

400

DN40

DN32

GFA30

2000

800

1500

600

400

DN50

DN50

GFA40

2200

800

1500

600

400

DN65

DN50

GFA50

2500

800

1800

800

400

DN80

DN65

GFA60

2500

800

1800

800

400

DN80

DN65

GFA80

2500

1000

1800

800

400

DN80

DN65

GFA100

2800

1200

1800

800

400

DN100

DN80

GFA150

2800

1200

2100

1000

500

DN100

DN80

GFA200

3000

1400

2700

1200

640

DN125

DN100

GFA250

3200

1600

2700

1200

640

DN150

DN100

GFA300

3500

1600

2800

1200

540

DN150

DN100

GFA500

3800

1800

3000

1400

540

DN200

DN150

GFA800

4000

1800

3200

1400

675

DN250

DN200
