一、概述:
在給水排水處理工藝中對于比重接近于水的微小懸浮物的去除,氣浮分離技術是有效的方法。

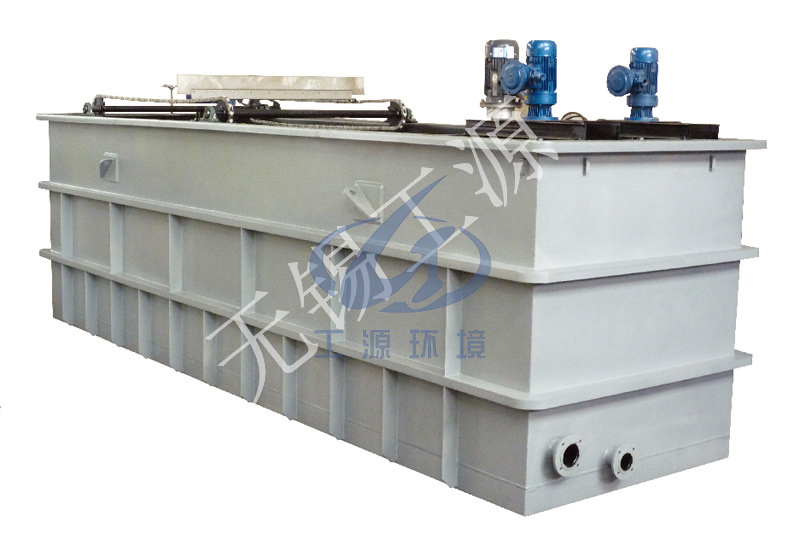

渦凹?xì)飧∈且环N新型的懸浮污染物分離凈化設備,專門為去除工業和城市污水中的油脂類、膠狀物和懸浮固體設計的,是一項優良的污水處理技術,它通過特殊設計的散氣葉輪將微氣泡直接均勻的注入污水中而不需要通過復雜的溶氣技術事先進行溶氣,所以不會發生阻塞現象,具有設計合理,操作方便、運行經濟可靠等特點。
二、型號表示方法
GWAF— □ —— 處理量(m3/h)
——渦凹?xì)飧?/span>
三、特點
※無需循環泵,空壓機、壓力容器;
※節省運行費和占地面積,節省投資;
※簡單,緊湊,免維護;
※特別適用于含油污水處理。
四、應用范圍
渦凹?xì)飧≈饕m用于:
※石化加工業的含油廢水處理
※石油開采業的含油廢水及回注水
※肉類加工業的屠宰廢水處理
※乳品加工業的油脂廢水處理
※紙漿制造和造紙業的白水處理
※機械加工業的含油廢水處理

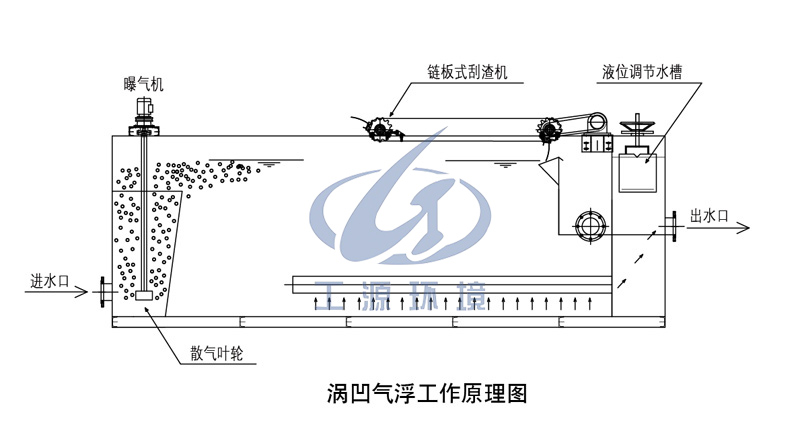

五、工作原理
渦凹?xì)飧∮善貧鈾C(jī)、氣浮池體、刮渣機和電氣控制箱組成。曝氣機通過電機高速旋轉吸入空氣而產生氣泡。然后通過不銹鋼散氣葉輪把“微氣泡”均勻地分布于污水中。

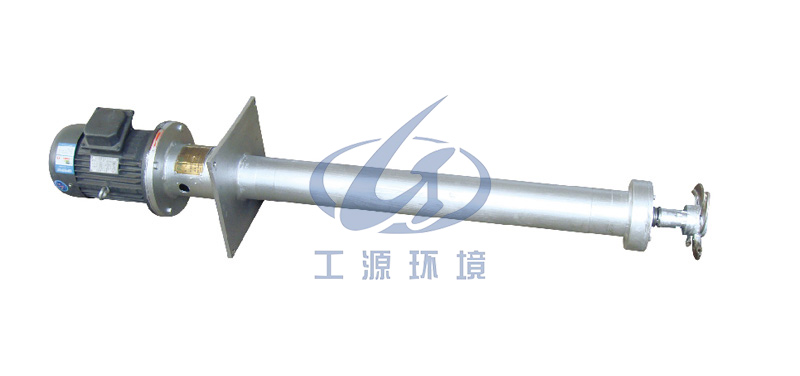

曝氣機利用傳動葉輪高速旋轉造成離心力,并在其周圍產生負壓將水面上方的空氣或其他氣體抽入曝氣口,再從浸沒在水中的曝氣出口釋放出來。當散氣葉輪的小孔中產生氣泡時,高速旋轉的葉輪會把氣泡切割成直徑30~100微米的細小氣泡碎片。絮凝好的污水進入氣浮池后和這些微氣泡混合,將固體懸浮物帶到水面。上浮過程中,微氣泡會附著到懸浮物上,到達水面后固體懸浮物便依靠這些氣泡支撐維持在水面,通過刮渣機將表面形成的浮渣刮到浮渣槽。
六、主要技術參數
GWAF系列渦凹?xì)飧〖夹g(shù)參數表
型號 | 處理水量 (m3/h) | 池長 (m) | 池寬 (m) | 池深 (m) | 曝氣機 (kw) | 刮渣機 (kw) | 總功率 (kw) |
GWAF-1 | 1 | 1.4 | 0.55 | 1.1 | 0.37 | 0.18 | 0.55 |
GWAF-3 | 3 | 2.5 | 0.8 | 1.3 | 1.5 | 0.37 | 1.87 |
GWAF-5 | 5 | 2.5 | 1.0 | 1.3 | 1.5 | 0.37 | 1.87 |
GWAF-10 | 10 | 3.0 | 1.2 | 1.3 | 1.5 | 0.37 | 1.87 |
GWAF-15 | 15 | 4.0 | 1.2 | 1.3 | 2.2 | 0.37 | 2.57 |
GWAF-20 | 20 | 5 | 1.2 | 1.3 | 2.2 | 0.37 | 2.57 |
GWAF-30 | 30 | 5 | 1.6 | 1.8 | 2.2 | 0.37 | 2.57 |
GWAF-40 | 40 | 6 | 1.6 | 1.8 | 2.2 | 0.37 | 2.57 |
GWAF-50 | 50 | 6 | 1.8 | 1.8 | 4.4 | 0.37 | 4.77 |
GWAF-75 | 75 | 7 | 2.4 | 1.8 | 4.4 | 0.55 | 4.97 |
GWAF-100 | 100 | 8 | 2.4 | 1.8 | 4.4 | 0.55 | 4.97 |
GWAF-150 | 150 | 11.5 | 2.4 | 1.8 | 6 | 0.55 | 6.55 |
GWAF-200 | 200 | 15 | 2.4 | 1.8 | 9 | 0.55 | 9.55 |
GWAF-300 | 300 | 15 | 3.1 | 1.8 | 12 | 0.55 | 12.55 |
GWAF-400 | 400 | 17 | 3.6 | 1.8 | 12 | 0.55 | 12.55 |
GWAF-500 | 500 | 21 | 4.5 | 1.8 | 15 | 1.10 | 16.10 |
樣本參數及圖片僅供參考,工源公司保留持續改進的權利,所有參數以雙方確認為準。
