一、用途
在給排水處理工藝中,固、液分離技術及設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除,氣浮是有效的方法之一。
該設備廣泛應用于給排水處理工程。第一,應用于以湖泊為水源的自來水廠除藻降濁;第二,應用于工業污水處理工程,如石油化工、紡織、印染、電鍍、制革、食品工業等領域;第三,應用于污水中有用物質的回收,如:造紙、漿粕水中的纖維回收等領域。
二、型號表示方法
GQF— □ —— 處理量(m3/h)
——高效淺層氣浮
三、特點
※有效水深較淺,為750~950mm。
※池內水力停留時間短(5~10min)。
※凈化量大,即表面負荷高。
※占地面積小,單位負荷輕,全部預制構件組裝,不需要操作室,設備可以架空安裝,也可多層組合。
※安裝維修費用低,易于清掃。
※凈化程度高,藻類等懸浮物去除率達90%以上,濃縮后污泥濃度達35%。
※該裝置采用GFA型溶氣系統,它結構巧妙,溶氣效率高達90%以上,擁有多項技術,具備了其他溶氣裝置所不具備的超強抗堵塞能力。
四、構造及工作過程
氣浮分離技術是指空氣與水在一定的工作壓力下,使氣體更大限度地溶入水中,力求處于飽和狀態,然后把所形成的壓力溶氣水通過減壓釋放,產生大量的微細氣泡,與水中的懸浮絮體充分接觸,使水中懸浮絮體粘附在微氣泡上,隨氣泡一起浮到水面,形成浮渣并刮去浮渣,從而凈化水質。
工源公司開發的GQF型高效淺層氣浮裝置,是一種先進的快速氣浮系統,它在傳統氣浮理論的基礎上,又成功的運用了“淺層理論”和“零速原理”,通過精心設計,集絮凝、氣浮、撇渣、刮泥為一體,是一種水質凈化處理的高效設備?!?/span>
“GQF型高效淺層氣浮裝置針對傳統氣浮池的不足之處,把它的原水進口和凈化水的出口設計為移動式,以縮短原水中氣泡上浮時間,也就是原水流向氣浮池的同時,池中布水管向原水流出的相反方向移動,使進入到池子中的原水基本上處于相對靜止的狀態,這樣水中的氣泡則沿著垂直方向浮向水面,浮起速度接近原水中固形物上浮速度(4~250px/min),因此原水中的懸浮物能很快浮到水面上,而浮渣下的凈化水仍停留在原處,當凈化水集水管移到此處時,凈化水就能排到池外。為了使進、出水口能同步移動,該機設計成圓形,進、出口管安放在轉架上,使它圍繞著中心轉動,這種移動的布水方式產生“零速”。原水中的懸浮物從水中浮到表面的速度快,三分鐘原水就能達到凈化要求。

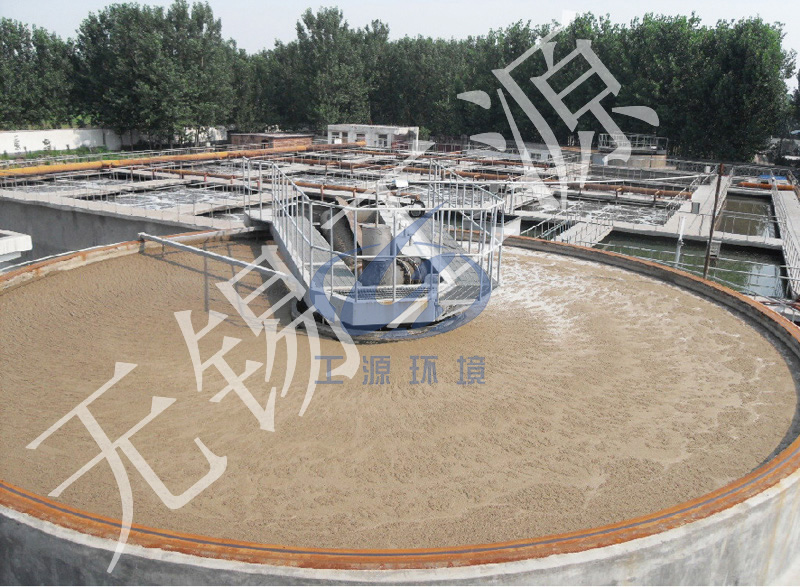

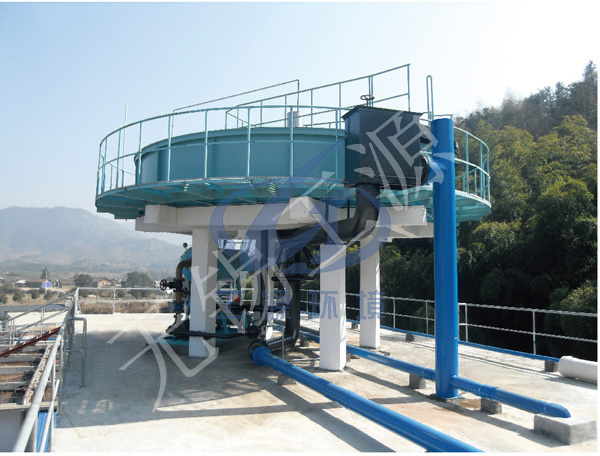

該設備整體呈圓柱形,結構緊湊,池子較淺。包含池體、螺旋布水機構、溶氣釋放機構、旋轉機架、集水機構,撇渣機構、溶氣系統、回流水管道及電控柜等部件。進水口,出水口和污泥的排出口均在設備的旋轉區域內,布水機構、集水機構、溶氣釋放機構都與框架緊密連接在一起,圍繞池體中心轉動。本裝置提供成套設備總成及控制系統,通過集中控制與分散控制相結合,以使設備達到更好的運行狀態。

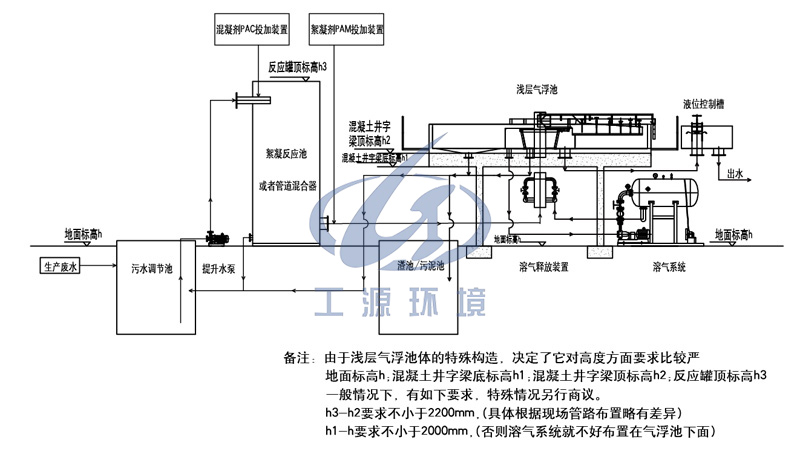

五、工藝流程圖
六、主要技術參數
表1
處理量 | 10~800m3/h | 回流比 | 30% |
池深 | 900~1100mm | 溶氣水壓力 | ≥0.4 MPa |
有效水深 | 750~950mm | 設計轉速 | 1/5~1/10 rpm |
水力停留時間 | 5~10min | 水力表面負荷 | 6~8 m3/m2.h |
GQF系列高效淺層氣浮技術參數表
表2
型號 | 池徑 (m) | 處理水量 (m3/h) | 驅動電機 (kw) | 刮渣電機 (kw) | 溶氣水泵 (kw) | 空壓機 (kw) | 總功率 (kw) |
GQF-10 | Φ2 | 5~10 | 0.75 | 0.75 | 1.5 | 0.75 | 3.75 |
GQF-30 | Φ3 | 20~30 | 1.1 | 0.75 | 5.5 | 0.75 | 8.1 |
GQF-50 | Φ4 | 40~50 | 1.1 | 1.1 | 7.5 | 1.5 | 11.2 |
GQF-70 | Φ5 | 60~70 | 1.5 | 1.1 | 11 | 2.2 | 15.8 |
GQF-100 | Φ6 | 80~100 | 1.5 | 1.1 | 15 | 2.2 | 19.8 |
GQF-150 | Φ7 | 120~150 | 1.5 | 1.1 | 15 | 2.2 | 19.8 |
GQF-200 | Φ8 | 180~200 | 2.2 | 1.5 | 22 | 4 | 29.7 |
GQF-250 | Φ9 | 220~250 | 2.2 | 1.5 | 22 | 4 | 29.7 |
GQF-300 | Φ10 | 280~300 | 2.2 | 1.5 | 30 | 5.5 | 39.2 |
GQF-400 | Φ11 | 350~400 | 2.2 | 1.5 | 30 | 5.5 | 39.2 |
GQF-500 | Φ12 | 450~500 | 3 | 2.2 | 45 | 7.5 | 57.7 |
GQF-600 | Φ13 | 550~600 | 3 | 2.2 | 45 | 7.5 | 57.7 |
GQF-700 | Φ14 | 650~700 | 3 | 2.2 | 55 | 7.5 | 67.7 |
GQF-800 | Φ15 | 750~800 | 3 | 2.2 | 75 | 11 | 91.2 |
樣本參數及圖片僅供參考,工源公司保留持續改進的權利,所有參數以雙方確認為準。
有關設備外形尺寸、基礎及管路布置等,請訪問工源網站或致電索取。
