GF型組合氣浮

GF型組合氣浮

一、用途

在給排水處理工藝中,固、液分離技術及設備是關鍵項目之一。對于比重接近于水的微小懸浮顆粒的去除,氣浮是有效的方法之一。



二、型號表示方法

GF  - □T  —— 處理量(m3/h)

——黑臭水體自理專用氣浮

三、特點

※占地小、電耗省、操作方便、管理簡單;

※溶氣效率高,處理效果穩定,機、電、儀實現了一體化控制。

※該裝置采用GFA型溶氣系統,它結構巧妙,溶氣效率高達90%以上,擁有多項技術,具備了其他溶氣裝置所不具備的超強抗堵塞能力。

※該裝置采用新型溶氣釋放器,釋氣完善度高,微氣泡平均粒徑僅為15~30微米。

※該裝置采用鏈板式刮渣機,運行平穩可靠,刮渣效率高。



四、構造及工作過程

GF型組合氣浮設備由氣浮池體、溶氣系統、溶氣回流管路、溶氣水釋放裝置、刮渣裝置(根據用戶需要可以分別采用組合式、行車式和鏈板式)和電控柜等部件組成。

氣浮分離技術是指空氣與水在一定的工作壓力下,使氣體更大限度地溶入水中,力求處于飽和狀態,然后把所形成的壓力溶氣水通過減壓釋放,產生大量的微細氣泡,與水中的懸浮絮體充分接觸,使水中懸浮絮體粘附在微氣泡上,并隨氣泡一起浮到水面,形成浮渣并刮去浮渣,從而凈化水質。

氣浮主要起固液分離作用(同時可以降低COD、BOD、色度等)。在原水中加入絮凝劑PAC或PAM,經過有效絮凝反應(時間、藥量和絮凝效果須由實驗測定)后,原水進入組合氣浮接觸區。在接觸區內,溶氣水中的微氣泡與原水中絮體相互粘合,一起進入分離區,在氣泡浮力的作用下,絮體與氣泡一起上升至液面,形成浮渣。浮渣由刮渣裝置刮至污泥區。下層的清水通過集水管自流至清水池。其中一部分清水回流,供溶氣系統使用,另一部分則排放。

技術參數見表1,外形圖見圖1、圖2,外形尺寸見表2,表3。



五、應用范圍

氣浮作為水處理的一個工藝被廣泛用于污水處理及給水凈化工程。本設備適用于:

※造紙白水紙漿回收及清水回用。

※各種重金屬離子的去除。

※煉油廢水、油污分離。

※制革廢水雜質去除。

※印染廢水色度及雜質的去除。

※各種生物處理、生物泥膜固液分離。

※污泥濃縮(處理量為設備能力的30%-50%)。



六、GF系列組合氣浮技術參數表

表1

型號

處理量

(m3/h)

溶氣水量

(m3/h)

主電機

(kw)

加氣電機

(kw)

刮渣機

(kw)

總功率

(kw)

GF-1

0.5-1

0.3-0.5

0.55

0.55

0.18

1.28

GF-2

1-2

0.5-0.8

0.55

0.55

0.18

1.28

GF-3

2-3

1-1.5

1.1

0.55

0.37

2.02

GF-5

3-5

1.5-2

1.1

0.55

0.37

2.02

GF-10

5-10

3-4

1.5/5.5

0.75

0.37

2.62/6.62

GF-15

10-15

4-5

2.2/5.5

0.75

0.37

3.32/6.62

GF-20

15-20

5-7

2.2/5.5

0.75

0.37

3.32/6.62

GF-30

20-30

8-12

5.5

0.75

0.37

6.62

GF-40

30-40

10-15

5.5

0.75

0.37

6.62

GF-50

40-50

15-18

7.5

1.5

0.37

9.37

GF-60

50-60

18-20

7.5

1.5

0.37

9.37

GF-70

60-70

20-25

11

2.2

0.55

13.75

GF-80

70-80

25-30

11

2.2

0.55

13.75

GF-100

80-100

35-40

15

2.2

0.55

17.75

GF-150

120-150

40-50

15

2.2

0.55

17.75

GF-200

180-200

70-80

22

4

1.1

27.10

樣本參數及圖片僅供參考,工源公司保留持續改進的權利,所有參數以雙方確認為準。

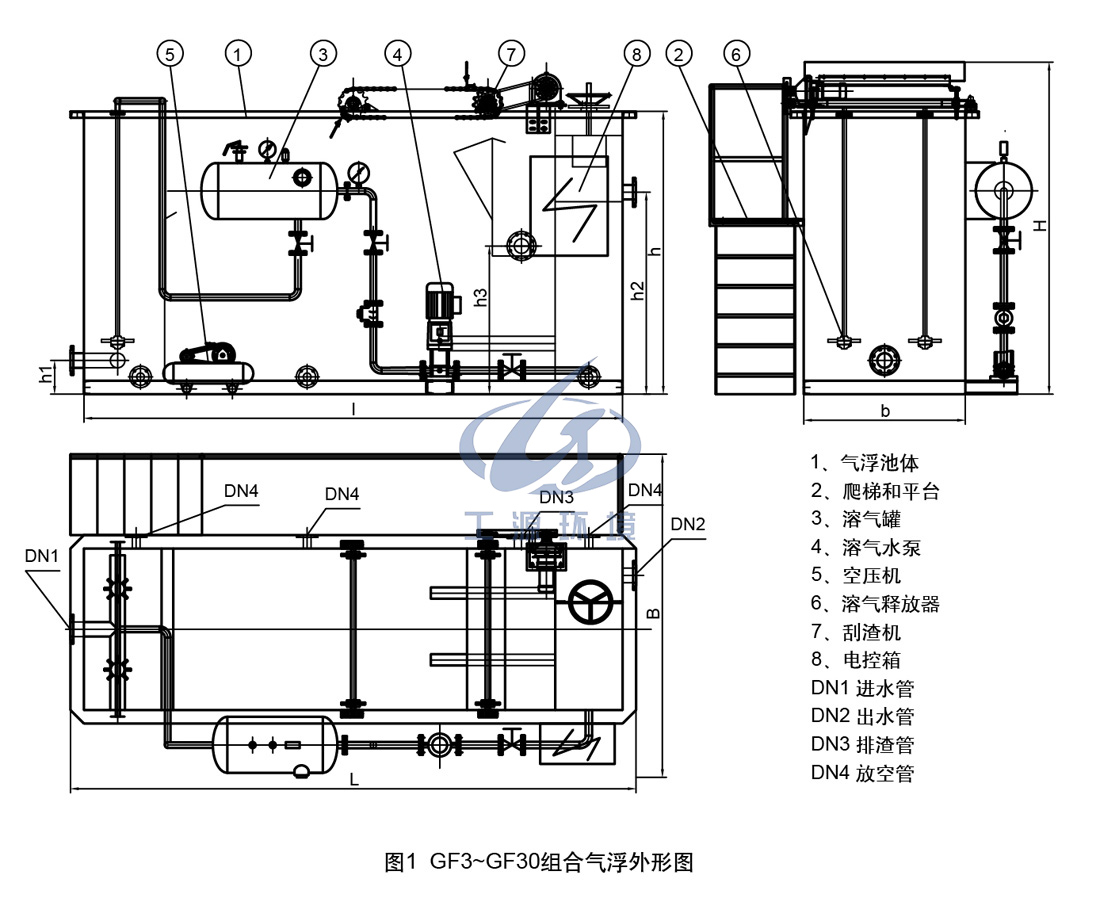

GF3-GF30組合氣浮安裝尺寸

型號

L

B

H

l

b

h

h1

h2

h3

DN1

DN2

DN3

DN4

GF1

1500

1000

1300

1400

550

1060

140

800

740

50

32

50

32

GF2

1960

1200

1600

1800

700

1300

210

1000

850

50

50

50

32

GF3

3000

2100

2300

2800

800

1900



250



1400

900

80

50

80

50

GF5

3200

2300

2300

3000

1000

80

80

80

50

GF10

4200

2500

2500

4000

1200

2100

1500

1100

100

100

100

80

GF15

4700

2800

4500

1500

300

125

100

GF20

4700

3100

4500

1800

150

125

GF30

5700

3400

5500

2000

200

150

樣本參數及圖片僅供參考,工源公司保留持續改進的權利。

根據不同的廢水水質,有關設備外形尺寸,基礎及管路布置等需要特殊設計,請?jiān)L問工源網站或致電索取。

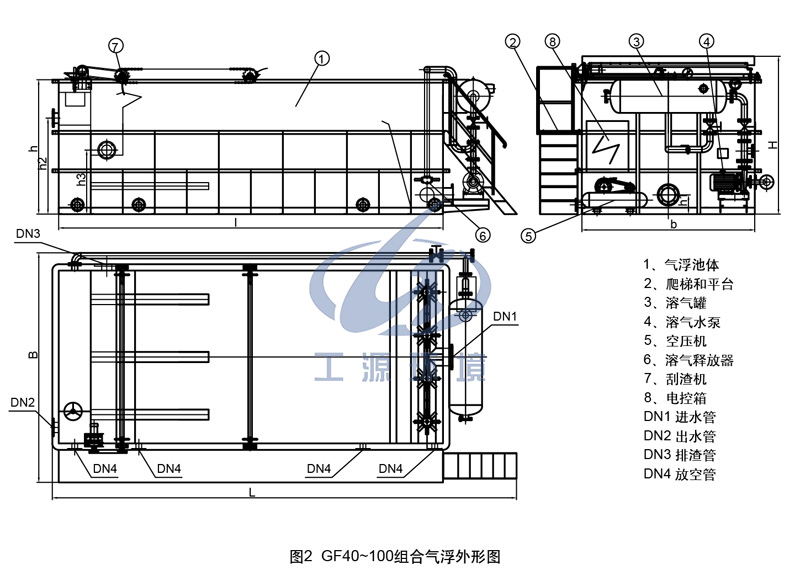

GF40-GF100組合氣浮安裝尺寸

型號

L

B

H

l

b

h

h1

h2

h3

DN1

DN2

DN3

DN4

GF40

7200

3300

2500

6000

2200

2100

300



1500

1000

200

150

150

80

GF50

7200

3800

6000

2700

250

200

GF60

8200

3900

7000

2800

250

200

GF70

9200

4100

8000

3000

250

200

GF80

10200

4400

9000

3200

350

300

250

GF100

10200

4800

9000

3600

1550

300

250

GF100以上型號設備需要特殊定制,具體參數請與工源公司聯系。

樣本參數及圖片僅供參考,工源公司保留持續改進的權利。

根據不同的廢水水質,有關設備外形尺寸,基礎及管路布置等需要特殊設計,請?jiān)L問工源網站或致電索取。
