一、概述:
在給水排水處理工藝中對于比重接近于水的微小懸浮物的去除,氣浮分離技術是有效的方法。而多相混溶氣浮作為一種新型氣浮設備,能夠更方便地的去除工業和城市污水中的油脂類、膠狀物和懸浮固體,是一項優良的污水處理技術。
由于多相混溶氣浮的獨特性能,它可以應用在許多不同的領域。并且具有設計簡單,操作方便、運行穩定可靠等特點。
二、型號表示方法
GDXF— □ —— 處理量(m3/h)
——多相混溶氣浮
三、特點
※無需空壓機和壓力容器;
※節省運行費和占地面積,節省投資;
※簡單,緊湊,免維護;
四、應用范圍
多相混溶氣浮主要適用于:
※石化加工業的含油廢水處理
※石油開采業的含油廢水及回注水
※肉類加工業的屠宰廢水處理
※乳品加工業的油脂廢水處理
※紙漿制造和造紙業的白水處理
※機械加工業的含油廢水處理

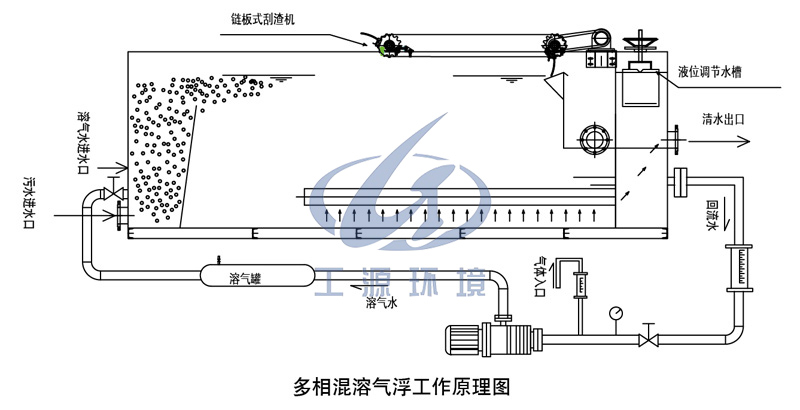

五、工作原理
多相混溶氣浮的性能主要取決于多相混溶液體中的含氣量。當泵吸入液體的時候,在泵口端形成一定負壓,空氣便經吸氣孔和液體一起被吸入,經過高速旋切的泵葉輪剪切,氣體便溶解于液體中。通過調整運行工況點和氣、液的混合比例可以獲得高度彌散的微氣泡或滿足更大挾氣量的要求。根據泵的規格型號不同,液體中的含氣量可以達到 30% 。當這些飽和(甚至超飽和)溶氣水進入溶氣罐,經過一定時間的穩定后,再經過釋放裝置瞬間減壓便釋放出高度致密,平均直徑小于30μm的微小氣泡。
最后絮凝好的污水進入氣浮池后和這些微氣泡混合,微氣泡會附著到懸浮物上并將固體懸浮物帶到水面。到達水面后固體懸浮物便依靠這些氣泡支撐維持在水面,通過刮渣機將表面形成的浮渣刮到浮渣槽。
六、主要技術參數
GDXF系列多相混溶氣浮技術參數表
型號 | 處理量 (m3/h) | 池長 (m) | 池寬 (m) | 池深 (m) | 多相流泵 (kw) | 刮渣機 (kw) | 總功率 (kw) |
GDXF-3 | 3 | 2.5 | 0.8 | 1.9 | 1.1 | 0.37 | 1.47 |
GDXF-5 | 5 | 3.0 | 1.0 | 1.9 | 1.1 | 0.37 | 1.47 |
GDXF-10 | 10 | 4.0 | 1.2 | 2.1 | 2.2 | 0.37 | 2.57 |
GDXF-15 | 15 | 4.5 | 1.5 | 2.1 | 3.0 | 0.37 | 3.37 |
GDXF-20 | 20 | 4.5 | 1.8 | 2.1 | 3.0 | 0.37 | 3.37 |
GDXF-30 | 30 | 5.5 | 2.0 | 2.1 | 4.0 | 0.37 | 4.37 |
GDXF-40 | 40 | 6 | 2.2 | 2.1 | 4.0 | 0.37 | 4.37 |
GDXF-50 | 50 | 6 | 2.7 | 2.1 | 4.0 | 0.37 | 4.37 |
GDXF-60 | 60 | 7 | 2.8 | 2.1 | 5.5 | 0.37 | 5.87 |
GDXF-70 | 70 | 8 | 3.0 | 2.1 | 5.5 | 0.55 | 6.05 |
GDXF-80 | 80 | 9 | 3.2 | 2.1 | 11 | 0.55 | 11.55 |
GDXF-100 | 100 | 9 | 3.6 | 2.1 | 15 | 0.55 | 15.55 |
樣本參數及圖片僅供參考,工源公司保留持續改進的權利,所有參數以雙方確認為準。
有關設備外形尺寸、基礎及管路布置等,請訪問工源網站或致電索取。
